وسل ممبران؛ قطعهای حیاتی در سیستمهای صنعتی تصفیه آب
در صنایع مرتبط با تصفیه آب، تجهیزات تحت فشار نقش بسیار مهمی در افزایش راندمان، ایمنی و حفاظت از قطعات کلیدی سیستم دارند. یکی از مهمترین این تجهیزات، وسل ممبران Pressure Vessel است؛ محفظه ای مقاوم و مهندسی شده که ممبرانهای اسمز معکوس RO درون آن قرار میگیرند. این محفظه وظیفه دارد فشار عملیاتی سیستم را تحمل کرده، از ممبرانها محافظت کند و شرایط ایدهآل برای عملکرد صحیح آنها را فراهم سازد.
در این مطلب با مفهوم وسل ممبران، انواع آن شامل وسل ممبران ۴ اینچ و وسل ممبران ۸ اینچ، نوع اتصالها، فشارهای کاری استاندارد و نکات فنی انتخاب صحیح آشنا میشوید.
وسل ممبران چیست؟
وسل ممبران یک محفظه تحت فشار است که ممبرانهای RO داخل آن نصب میشوند. برای انجام درست فرآیند اسمز معکوس، فشار باید کاملاً یکنواخت و استاندارد به ممبران وارد شود؛ وظیفه حفظ این فشار و جلوگیری از آسیبهای احتمالی، کاملاً بر عهده وسل است.
فشارهای کاری استاندارد وسل ممبران
وسل ممبرانها با توجه به نوع سیستم و سختی آب، در فشارهای مختلف تولید میشوند. مهمترین محدودههای فشار کاری عبارتاند از:
- 300 psi
- 450 psi
- 600 psi
- 1000 psi
- 1200 psi
انتخاب فشارکاری مناسب باید با توجه به سختی آب، فشار پمپ، نوع ممبران و طراحی کلی سیستم RO انجام شود. استفاده از وسل با فشار نامتناسب، باعث نشت، ترک، کاهش راندمان و آسیب دیدن ممبران خواهد شد.
انواع اتصال وسل ممبران
وسل ممبرانها از نظر نوع اتصال ورودی و خروجی، در دو مدل تولید میشوند:
1. مدل End Port اند پورت
در این مدل، ورودی آب روی گپ جلویی یا انتهایی وسل قرار دارد.
این مدل بیشتر در سیستمهای صنعتی و نیمهصنعتی کاربرد دارد.

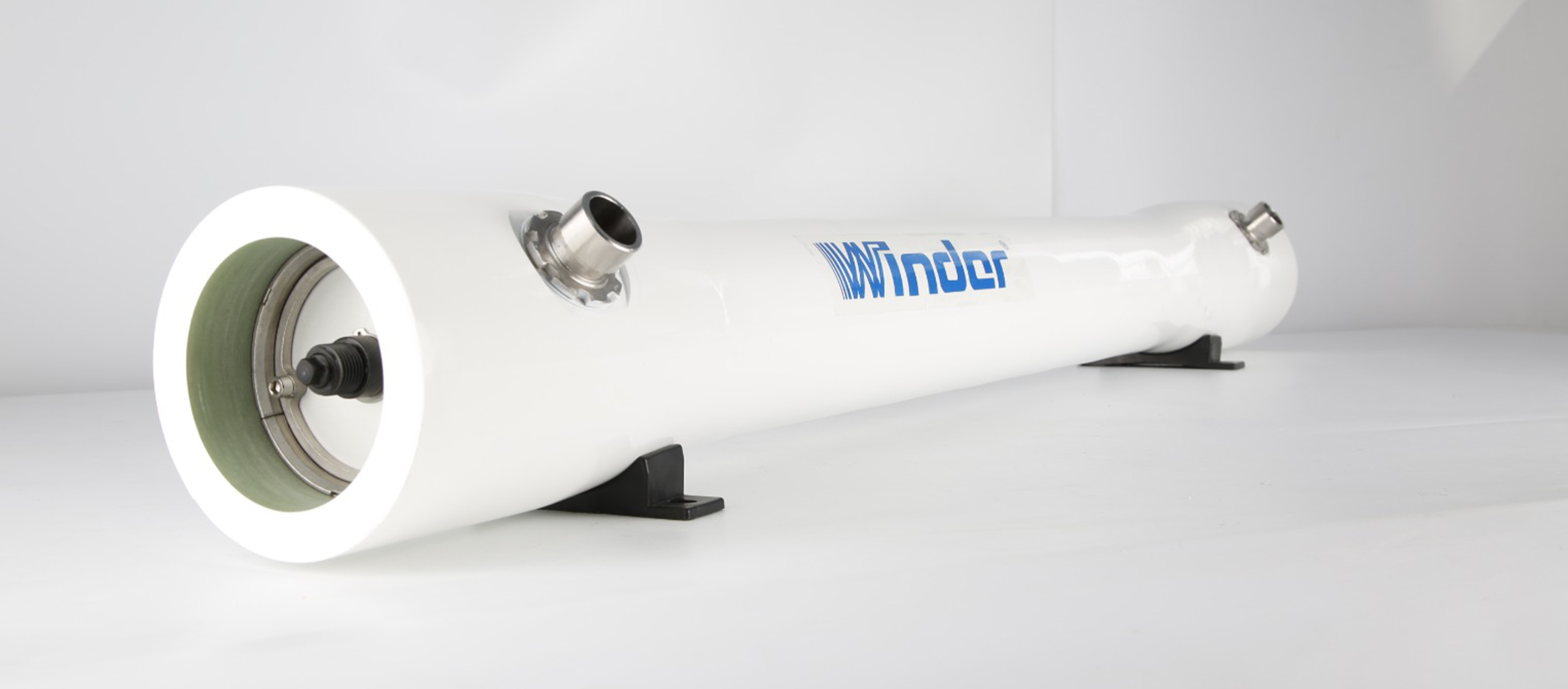

2. مدل Side Port ساید پورت
در مدل ساید پورت، ورودی آب از بغلِ بدنه وسل انجام میشود.
این مدل در سیستمهای بزرگتر و خطوط چند المانه بسیار رایج است.

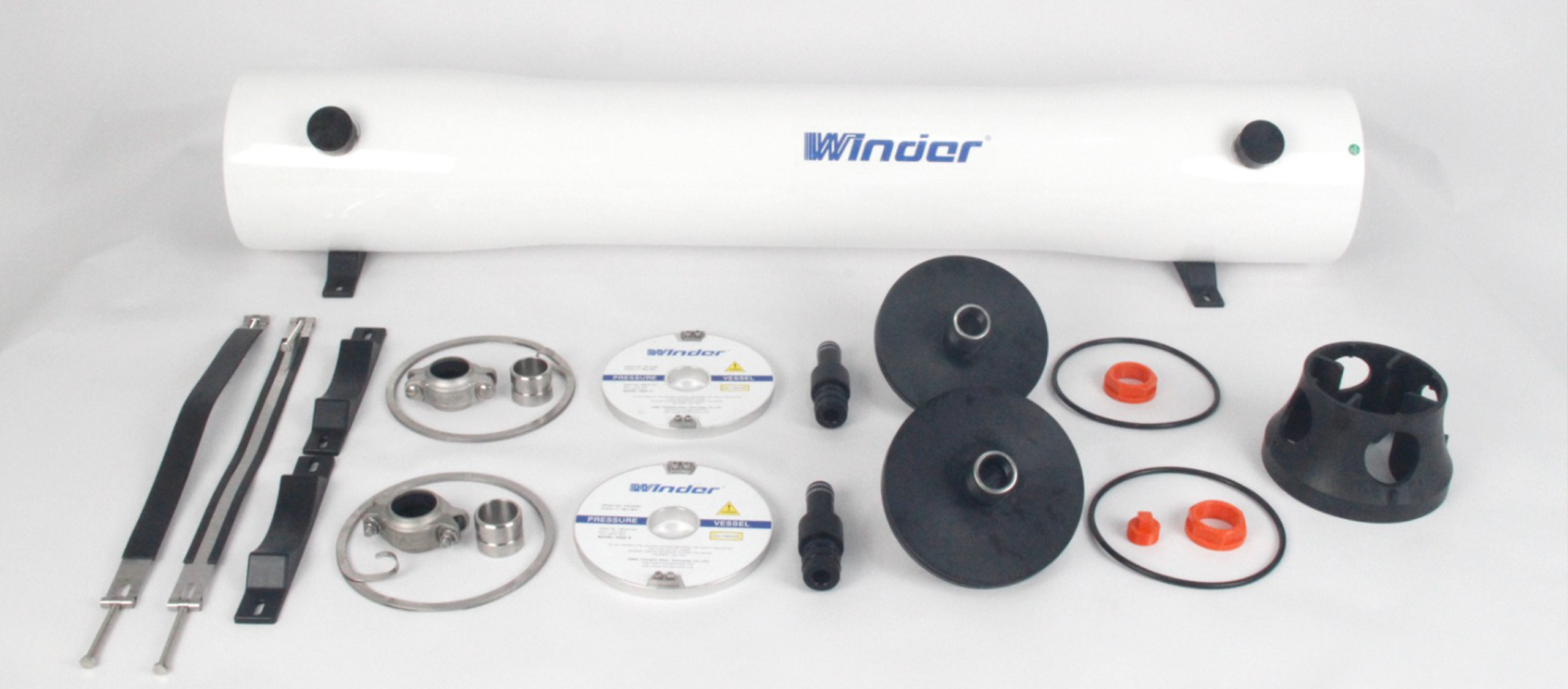

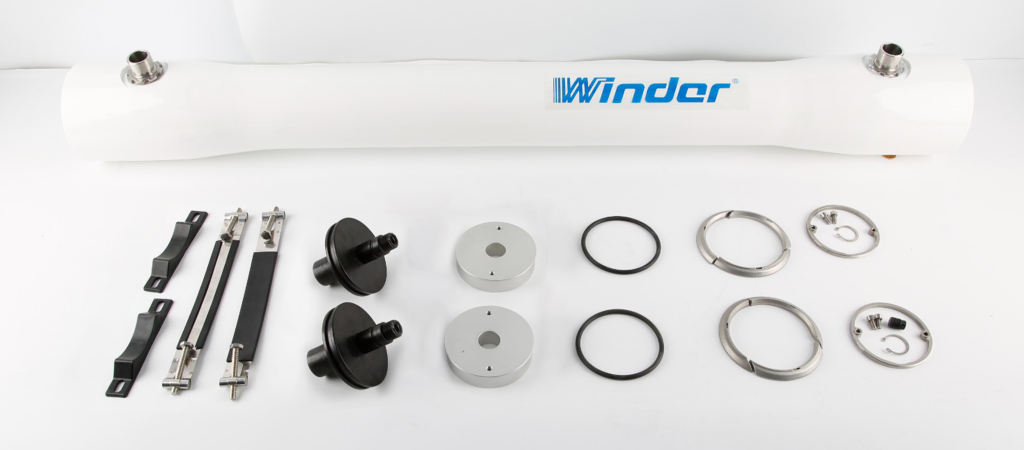

اجزای تشکیلدهنده پرشر وسل Pressure Vessel
پرشر وسل یکی از مهمترین تجهیزات در سیستمهای تحت فشار است که برای نگهداری، انتقال و کنترل مایعات و گازها در شرایط فشار بالا طراحی میشود. این مخازن بسته به نوع کاربرد و ظرفیت، از قطعات متنوعی تشکیل شدهاند؛ اما معمولاً پنج بخش اساسی در ساختار همه آنها وجود دارد:
1. بدنه اصلی یا Valve Body
بدنه اصلی پرشر وسل همان بخش مقاوم و مستحکم آن است که تمامی اجزا روی آن مونتاژ میشوند. این قسمت وظیفه دارد فشار داخلی را تحمل کرده و از تغییر شکل یا ترکخوردگی در برابر تنشهای فیزیکی جلوگیری کند. کیفیت طراحی و ضخامت بدنه، مستقیماً بر ایمنی و طول عمر پرشر وسل اثر دارد.
2. درپوش یا Bonnet
درپوش، قطعهای کاربردی برای محافظت از اجزای داخلی و آببندی ناحیه اتصال است. این بخش اجازه میدهد تا عملیات تعمیر، بازرسی و سرویسکاری با باز کردن درپوش به راحتی انجام شود، بدون اینکه عملکرد کلی سیستم مختل گردد.
3. سیستم آببندی Seal
آببندی در پرشر وسل اهمیت ویژهای دارد؛ زیرا کوچک ترین نشت میتواند خسارتهای جبران ناپذیری ایجاد کند. بسته به نوع کاربرد، از گسکتها، اورینگها یا واشرهای مقاوم در برابر فشار و دماهای بالا استفاده میشود تا مایعات یا گازهای درون محفظه از آن خارج نشوند.
4. فنر Spring
در برخی مدلها، فنر نقش تنظیمکننده فشار را برعهده دارد. این قطعه در واکنش به تغییرات فشار داخلی، نیرو وارد کرده و به حفظ تعادل سیستم کمک میکند. وجود فنر باعث میشود پرشر وسل در شرایط کاری مختلف عملکرد پایدار داشته باشد.
5. اتصالات Connections
برای نصب و یکپارچهسازی پرشر وسل با سایر بخشهای سیستم، از انواع اتصالات شامل فلنجی، رزوهای یا جوشی استفاده میشود. طراحی صحیح اتصالات، از نشتی و افت فشار جلوگیری کرده و قابلیت اتصال مطمئن با لولهکشی صنعتی را فراهم میکند.
انواع وسل ممبران از نظر تعداد المان (۴ اینچ و ۸ اینچ)
وسل ممبرانها براساس تعداد ممبران قابل نصب در آنها دستهبندی میشوند. این تعداد، بستگی به طول وسل دارد.
وسل ممبران ۴ اینچ
این مدل(وسل ممبران ۴ اینچ) در دستگاههای نیمه صنعتی و صنعتی کوچک استفاده میشود و معمولاً در ۴ طول زیر تولید میشود:
- وسل تکالمان ۴ اینچ
- وسل دو المان ۴ اینچ
- وسل سه المان ۴ اینچ
- وسل چهار المان ۴ اینچ
مزایا:
- ابعاد و وزن مناسب
- هزینه کمتر
- مناسب برای سیستمهای 250–1500 GPD .و نیمهصنعتی
وسل ممبران ۸ اینچ
در سیستمهای صنعتی و آبشیرینکنهای بزرگ، از وسل ممبران ۸ اینچ استفاده میشود. این مدل نیز مانند ۴ اینچ در چند ظرفیت تولید میشود:
- وسل تکالمان ۸ اینچ
- وسل دو المان ۸ اینچ
- وسل سه المان ۸ اینچ
- وسل چهار المان ۸ اینچ
- وسل پنج المان ۸ اینچ
- وسل شش المان ۸ اینچ
مزایا:
- تحمل فشارکاری بالا
- مناسب برای خطوط صنعتی
- طول عمر و استحکام زیاد
نکات مهم در انتخاب وسل ممبران
برای انتخاب یک وسل مناسب، موارد زیر باید با دقت بررسی شوند:
1. اندازه و تعداد المان مورد نیاز
مشخص کنید که سیستم شما باید از وسل ممبران ۴ اینچ استفاده کند یا وسل ممبران ۸اینچ و این وسل چه تعداد المان باید در خود جای دهد.
2. فشارکاری
همیشه وسلی انتخاب کنید که فشارکاری آن بالاتر از فشار پمپ باشد.
3. جنس بدنه
- برای سیستمهای معمولی: FRP
- برای محیطهای شیمیایی یا دمای بالا: استیل
4. مدل اتصال
- اند پورت برای سیستمهای معمولی
- ساید پورت برای خطوط چند المانه و صنعتی بزرگ
5. استاندارد ساخت و برند سازنده
وسل غیراستاندارد میتواند باعث خرابی ممبران، انفجار فشار و هزینههای سنگین نگهداری شود.
کاربردهای پرشر وسل در صنایع مختلف
پرشر وسلها به دلیل توانایی بالا در تحمل فشار و جلوگیری از نشت، یکی از پرمصرفترین تجهیزات صنعتی محسوب میشوند. این مخازن در بسیاری از صنایع کاربردهای کلیدی دارند:
1. صنعت نفت و گاز
در حوزه استخراج، انتقال و ذخیرهسازی هیدروکربنها، پرشر وسلها نقش محوری ایفا میکنند. این تجهیزات برای نگهداری نفت خام، گاز طبیعی، مایعات قابل اشتعال و محصولات پالایشی در فشارهای متفاوت به کار میروند و ایمنی فرآیندهای عملیاتی را تضمین میکنند.
2. صنعت شیمیایی
در کارخانجات تولید مواد شیمیایی، پرشر وسل برای انجام واکنشهای حساس، تقطیر، اختلاط و ذخیرهسازی مواد خورنده استفاده میشود. جنس و طراحی این مخازن باید در برابر دما و مواد شیمیایی مقاوم باشد تا راندمان فرآیند کاهش نیابد.
3. صنایع غذایی و نوشیدنی
در خطوط تولید نوشیدنیها، لبنیات و محصولات غذایی، پرشر وسلها برای کنترل اعمال فشار و دما در مراحلی مانند پاستوریزه کردن، فرمدهی، تخمیر و استریلیزاسیون استفاده میشوند. این مخازن به حفظ کیفیت و رعایت استانداردهای بهداشتی کمک میکنند.
4. صنعت داروسازی
در آزمایشگاهها و خطوط تولید دارو، واکسن و سرم، از پرشر وسلهای استریل و دقیق استفاده میشود. این مخازن باید استانداردهای سختگیرانه GMP و FDA را رعایت کنند تا ایمنی فرآوردههای دارویی حفظ شود.
5. صنعت هوافضا
در هواپیماها، فضاپیماها و موشکها، پرشر وسل برای ذخیره سوخت، گازهای فشرده و مایعات حیاتی مورد استفاده قرار میگیرد. این تجهیزات باید مقاومت بسیار بالایی در برابر تغییرات فشار، ارتعاش، دما و شرایط پروازی داشته باشند.
جمعبندی
وسل ممبران یکی از اساسیترین اجزای سیستمهای اسمز معکوس است و انتخاب درست آن تأثیر مستقیم بر طول عمر ممبران، کیفیت آب تولیدی و راندمان کلی سیستم دارد. وسلها در دو سایز اصلی وسل ۴ اینچ و وسل ۸ اینچ و در مدلهای مختلف تکالمان تا ششالمان ساخته میشوند. این محفظه ممبران باید فشارهای عملیاتی 300 تا 1200 psi را بدون مشکل تحمل کند و بسته به کاربرد، در جنسهای FRP یا استیل انتخاب شود.
انتخاب یک وسل مناسب، ضمن افزایش عمر ممبران، از نشت، ترک، انفجار و خسارتهای سنگین جلوگیری میکند و عملکرد سیستم را به سطح ایدهآل میرساند.
تصفیه آب صنعتی نقش مهمی در صنایع مختلف دارد که در یک مقاله تخصصی به طور مفصل به ان پرداخته شده است.
